Ausgangsmodule
Das Octave Phono Module bietet die Möglichkeit, verschiedene Ausgangsmodule zu installieren bzw. nachzurüsten.
Das Octave Phono Module bietet die Möglichkeit, verschiedene Ausgangsmodule zu installieren bzw. nachzurüsten.
Die drei verschiedenen Ausgangsmodule stehen nur für das Octave Phono Module zur Verfügung. Ob "Standard" oder "Direct Drive", Cinch oder XLR, mit den Outputs kann jede Phono-Anlage auf die individuellen Ansprüche und Vorlieben des Hörers eingestellt werden.

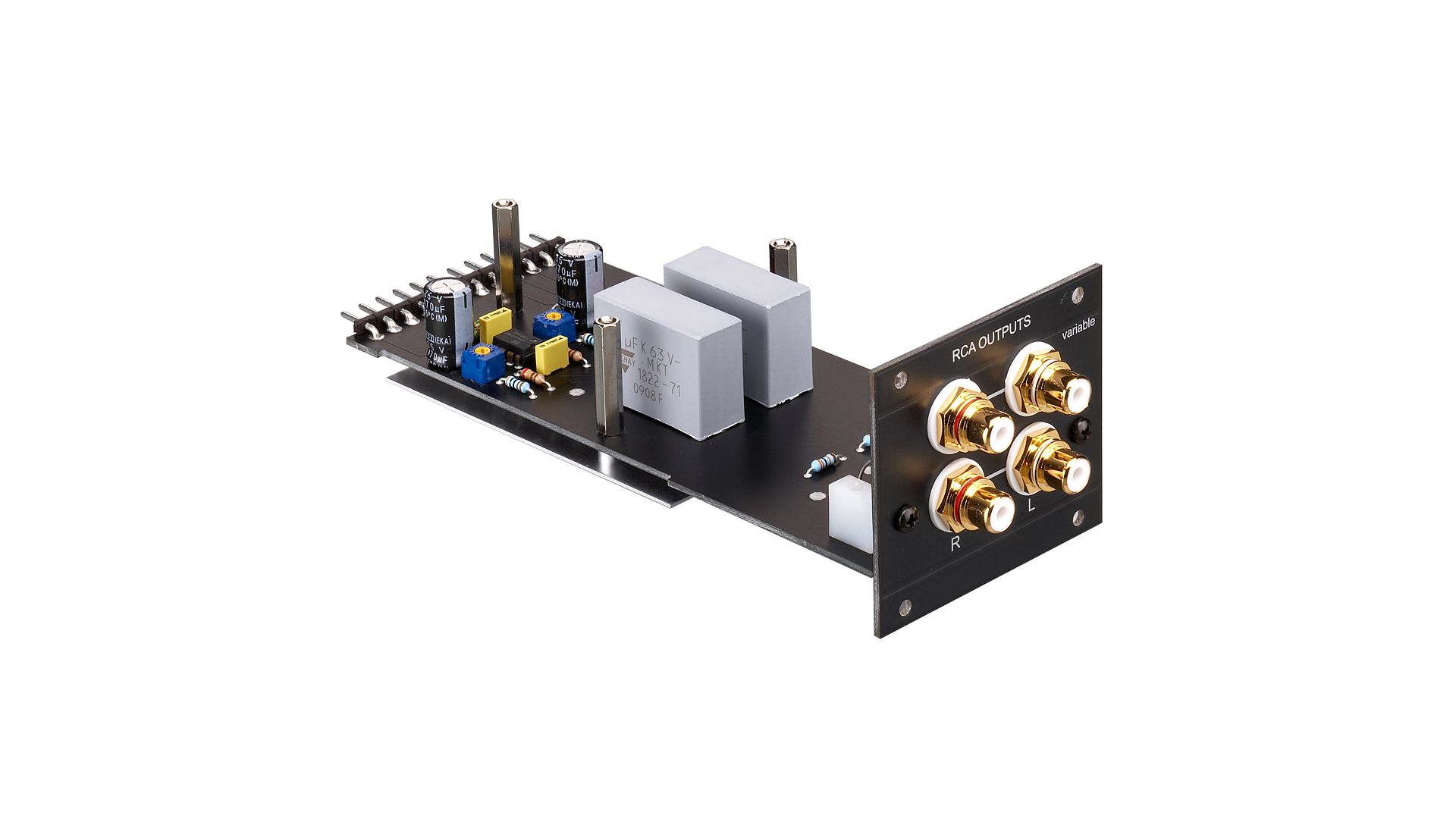

OUT 1: Cinch Standard
OUT 1 ist ein Cinch Standard Ausgangsmodul mit Doppelausgang 1 x fix, 1 x variabel. Der regelbare Ausgang kann für externe Kopfhörerverstärker oder als direkter Aufnahmeausgang für Tape oder PC genutzt werden. Der ungeregelte Ausgang ist zum Anschluss an Hochpegeleingänge eines Vor-Vollverstärkers vorgesehen
| Ausgangsspannung fix / variabel | 2 V / 0 - 2 V |
| Ausgangswiderstand fix / variabel | 250 Ohm |
| Fremdspannungsabstand | -120 dB, regelbarer Ausgang |

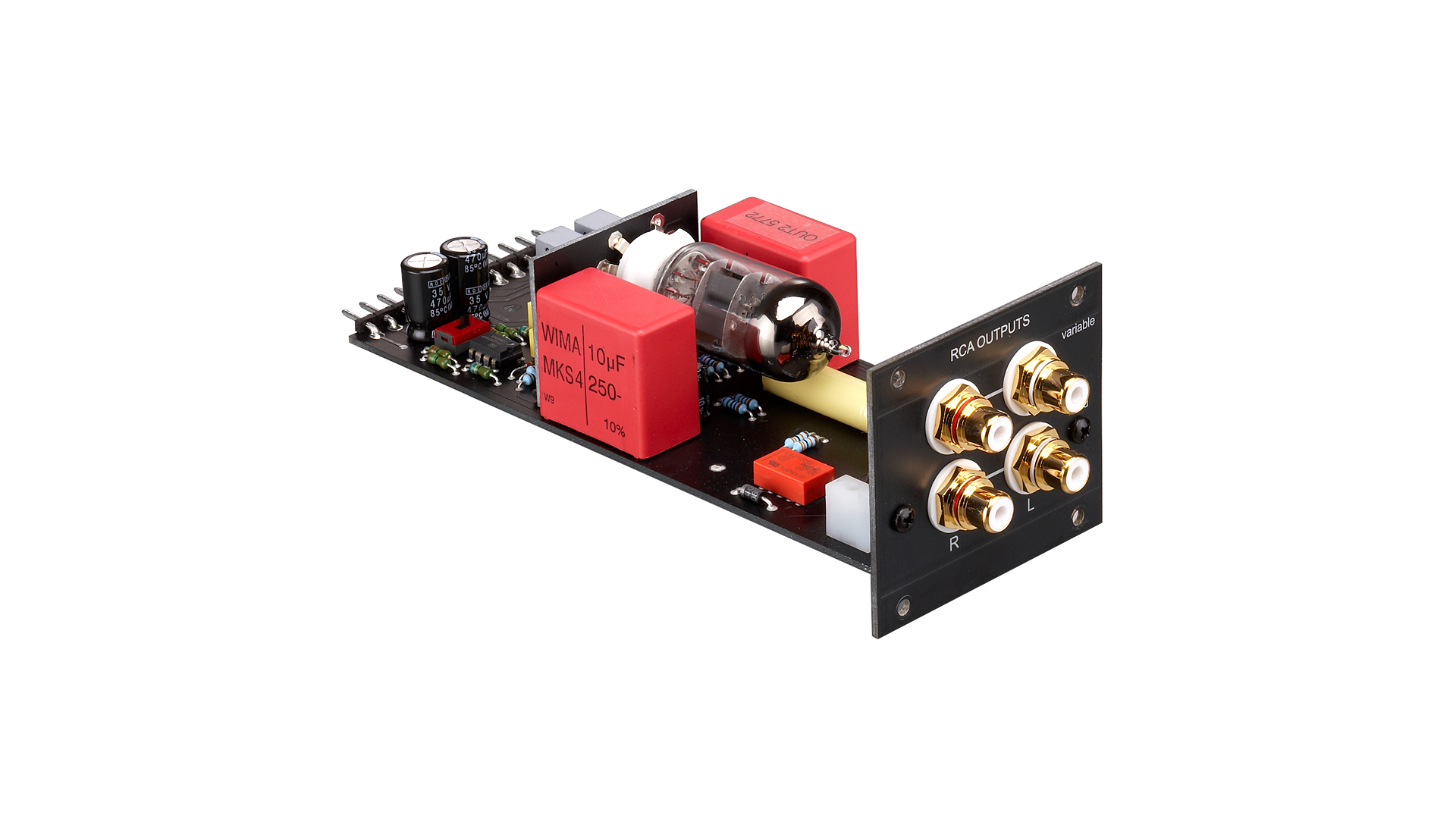

OUT 2: Cinch Direct Drive
Mit dem Röhren-Ausgangsmodul OUT 2 ist es möglich, unsymmetrische Endstufen mit dem variablen Ausgang direkt anzusteuern. Der Fix-Ausgang ist zum Anschluss an Hochpegeleingänge vorgesehen.
| Ausgangsspannung | 0,5 - 1 V fix / 0 - 7 V variabel |
| Ausgangswiderstand | 250 Ohm fix / 320 Ohm variabel |
| Fremdspannungsabstand | -100 dB Gain high / -110 dB Gain low regelbarer Ausgang |
| Frequenzgang | 10 Hz - 200 kHz / -0,5 dB |
| Klirrfaktor | 0,001 % bei 2 V / 1 kHz |
OUT 3: XLR Direct Drive
Mit dem Röhren-Ausgangsmodul OUT 3 ist es möglich, symmetrische Endstufen mit dem variablen Ausgang direkt anzusteuern. Der Fix-Ausgang ist zum Anschluss an Hochpegeleingänge vorgesehen.
| Ausgangsspannung | 0,5 - 1 V fix / 0 - 14 V variabel |
| Ausgangswiderstand | 250 Ohm fix / 320 Ohm variabel |
| Fremdspannungsabstand | -100 dB Gain high / -110 dB Gain low, regelbarer Ausgang |
| Frequenzgang | 10 Hz - 200 kHz / -0,8 dB |
| Klirrfaktor /THD + Noise | 0,001 % bei 4 V / 1 kHz |
